[Chi Tiết] Cách Lắp Tấm Pin Năng Lượng Mặt Trời Chuẩn 7 Bước

Cách lắp tấm pin năng lượng mặt trời đúng kỹ thuật không chỉ giúp hệ thống điện mặt trời hoạt động hiệu quả, an toàn mà còn giúp chủ nhà tránh được những sai lầm tốn kém về chi phí sửa chữa và thay thế. Nếu bạn đang có ý định lắp pin mặt trời, bài viết này của DMT Solar sẽ hướng dẫn lắp đặt tấm pin năng lượng mặt trời và những lỗi cần tránh, giúp bạn tự tin triển khai thực hiện.

1. Trước khi lắp tấm pin mặt trời cần xác định những gì?

Trước khi bắt tay vào việc thực hiện lắp ráp tấm pin năng lượng mặt trời, bạn cần xác định nhu cầu điện sử dụng, lựa chọn hệ thống phù hợp, số lượng tấm pin cần thiết và vị trí lắp đặt phù hợp. Điều này sẽ giúp đảm bảo hệ thống vừa vững chắc, vừa sản xuất điện tối ưu, cụ thể là:

1.1. Xác định nhu cầu sử dụng điện (kWh/ngày) là bao nhiêu?

Trung bình, mỗi một hộ gia đình sẽ tiêu thụ khoảng 10 - 30 kWh/ ngày tùy theo lượng tiêu thụ của các thiết bị thiết yếu. Khi xác định được nhu cầu sử dụng điện của gia đình sẽ giúp xác định công suất hệ thống và số lượng tấm pin cần lắp ráp.

1.2. Lựa chọn hệ thống điện mặt trời phù hợp

Việc lựa chọn hệ thống điện mặt trời phù hợp sẽ giúp tối ưu hóa chi phí lắp đặt mà vẫn đảm bảo sản lượng điện đủ dùng cho cả gia đình. Cụ thể:

• Hệ thống điện mặt trời độc lập (Off-grid): Sử dụng cho những khu vực không có điện lưới. Hệ thống này cần đầu tư thêm ắc quy lưu trữ để sử dụng điện mặt trời hoàn toàn.
• Hệ thống điện mặt trời hòa lưới bám tải (On-grid): Là sự lựa chọn phổ biến hiện nay, điện mặt trời tạo ra vào ban ngày và được sử dụng song song với điện lưới, giúp tiết kiệm hóa đơn.
• Hệ thống điện mặt trời hỗn hợp (Hybrid): Là sự kết hợp cả hòa lưới và lưu trữ, phù hợp với nhu cầu dùng điện liên tục vào cả ban ngày lẫn đêm.

1.3. Số lượng tấm pin cần dùng và diện tích khi lắp đặt

Khi bạn đã lựa chọn được tấm pin muốn lắp đặt thì có thể tính được số lương tấm pin cần dùng theo công thức sau:

Số lượng tấm pin = Công suất của cả hệ thống / Công suất 1 tấm.

Khi đã xác định số lượng, bạn có thể tính tổng diện tích cần lắp đặt theo công thức:

Tổng diện tích lắp đặt = Số lượng tấm pin x Diện tích của 1 tấm pin.

Chẳng hạn: Nếu bạn cần lắp đặt hệ thống điện mặt trời có công suất 3kWp = 3000Wp tương đương với tấm pin có công suất 440W. Trong khi đó, diện tích của 1 tấm pin sẽ là 2m2, bạn cần:

• Số lượng của tấm pin: 3000 / 440 = 6.8 (khoảng 7 tấm).
• Tổng diện tích cần lắp đặt: 7 x 2 = 14m2.

Nhưng số lượng tấm pin cũng còn phụ thuộc vào loại inverter, cách đấu nối trực tiếp hay song song và điều kiện ánh sáng tại khu vực lắp đặt.

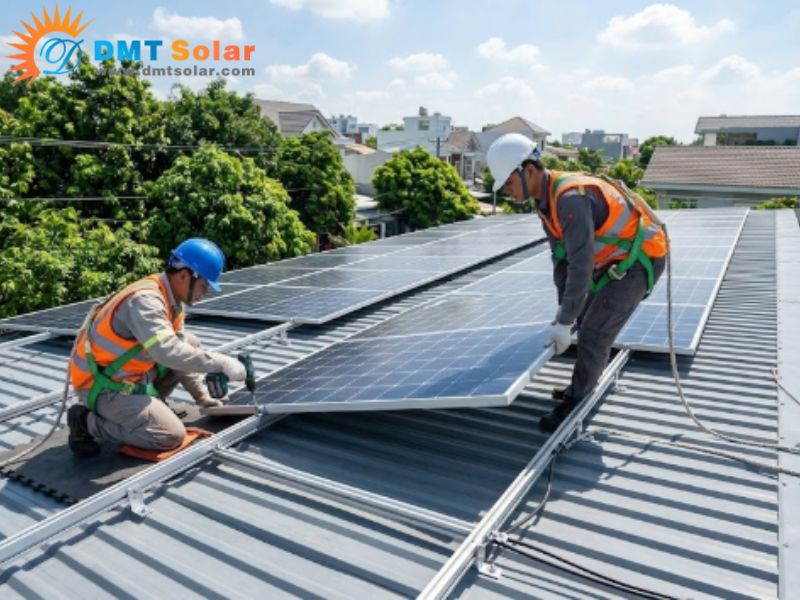

1.4. Xác định vị trí và góc nghiêng để lắp đặt tấm pin

Việc lựa chọn vị trí phù hợp giúp cho cách lắp tấm pin năng lượng mặt trời hiệu quả nhằm đảm bảo hiệu suất tối đa của hệ thống. Sau đây là vài yếu tố cần xem xét khi lựa chọn vị trí lắp đặt:

• Hướng và góc nghiêng: Để tấm pin nhận được tối đa ánh sáng mặt trời, đòi hỏi hướng và góc nghiêng phải phù hợp. Ở bán cầu Bắc, hướng lắp tốt nhất là hướng về phía Nam với góc nghiêng khoảng 10 - 15 độ. Nhưng điều này cũng sẽ thay đổi tùy theo vị trí địa lý cụ thể của bạn.
• Vị trí lắp đặt: Tấm pin mặt trời thích hợp lắp đặt ở mái tôn, mái bằng và kể cả mái ngói đều có thể lắp đặt, tuy nhiên cần khảo sát kỹ lưỡng để đảm bảo kết cấu chịu lực và độ bền lâu dài.
• Kết cấu hỗ trợ chuyên dụng: Ngoài vị trí lắp đặt cũng cần có các kết cấu phụ trợ như khung gắn tấm pin và hệ thống lắp đặt. Lựa chọn các phụ kiện solar chất lượng sẽ giúp tấm pin được gia cố chắc chắn để chịu được các điều kiện thời tiết khắc nghiệt như gió mạnh hoặc tuyết.
• Hạn chế bị che bóng: Cần tránh vị trí lắp đặt tấm pin nằm trong khu vực có bóng râm. Một khi bóng râm phủ lên mái năng lượng mặt trời sẽ làm giảm hiệu suất hoạt động cũng như khả năng sản xuất năng lượng của hệ thống.

2. Cách lắp tấm pin năng lượng mặt trời từng bước chi tiết

Để giúp cho việc lắp đặt tấm pin năng lượng mặt trời đảm bảo an toàn, hạn chế rủi ro thì người thực hiện cần phải nắm vững các kiến thức cơ bản và một vài kỹ thuật khi lắp đặt. Sau đây là quy trình lắp đặt tấm pin năng lượng mặt trời giúp tối ưu hiệu suất mà bạn có thể tham khảo:

2.1. Khảo sát thực tế vị trí lắp ráp tấm pin năng lượng mặt trời

Trước khi thi công tấm pin năng lượng mặt trời, cần khảo sát vị trí thực tế, đúng loại mái giúp các kỹ thuật viên dễ dàng xác định phụ kiện lắp đặt và giá đỡ chuyên dụng phù hợp cho từng loại mái:

• Mái tôn: Là mái dễ thi công nhất, có thể khoan vít trực tiếp hoặc sử dụng hệ giá đỡ để nâng khung giàn lắp đặt tấm pin. Hiện nay, giải pháp tôn năng lượng mặt trời đang được nhiều khách hàng đón nhận.
• Mái ngói: Dễ dàng bắt gặp ở vùng nông thôn hoặc biệt thự cổ điển. Với mái ngói cần phải xử lý chống dột cẩn thận khi khoan bắt khung giàn.
• Mái bằng: Thường gặp tại các nhà phố, sẽ có thêm hệ thống khung giá nâng để tránh bị tường kế bên hắt đổ bóng.

2.2. Chuẩn bị dụng cụ để thi công

Việc bảo hộ an toàn lao động trong quá trình lắp ráp tấm pin mặt trời trên mái nhà là một phần vô cùng quan trọng không thể thiếu khi thực hiện dự án xây dựng hoặc lắp đặt điện mặt trời. Sau đây là một số trang thiết bị và dụng cụ cần có:

• Trang thiết bị quan trọng: Giày, nón, áo bảo hộ, nút bịt tai, kính bảo hộ, dây đai an toàn,...
• Bộ dụng cụ đồ nghề cơ bản: Máy khoan pin, máy cắt, cờ lê, kìm cắt cáp, rulo điện cùng các đồ nghề cơ bản khác để phục vụ thi công.

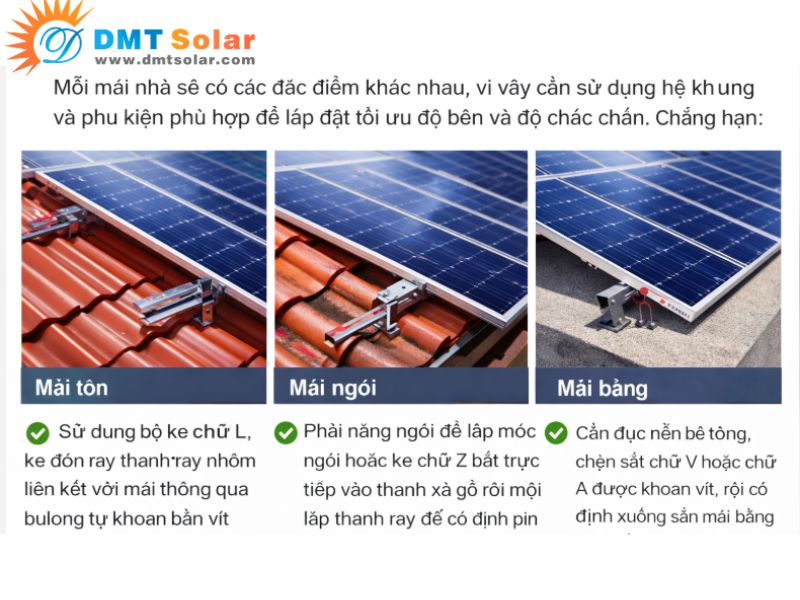

2.3. Gắn khung giá đỡ chuyên dụng cho tấm pin mặt trời

Mỗi mái nhà sẽ có các đặc điểm khác nhau, vì vậy cần sử dụng hệ khung và phụ kiện phù hợp để lắp đặt để tối ưu độ bền và độ chắc chắn. Chẳng hạn:

• Mái tôn: Sử dụng bộ ke chữ L, ke đơn hay thanh ray nhôm liên kết với mái thông qua bulong tự khoan bắn hay vít bắn tôn có gioăng cao su chống dột.
• Mái ngói: Phải nâng ngói để lắp móc ngói hoặc ke chữ Z bắt trực tiếp vào thanh xà gồ rồi mới lắp thanh ray để cố định pin.
• Mái bằng: Cần dùng đế bê tông, chân sắt chữ V hoặc chữ A được khoan vít, rồi cố định xuống sàn mái bằng nở sắt hay hóa chất chuyên dụng.

Khoảng cách giữa các điểm bắt nên thực hiện đúng theo hướng dẫn của nhà sản xuất pin và khung, khoảng cách giữa các gối đỡ thông thường từ 1 - 1.5m. Tại những vùng có gió to, cần bổ sung thêm liên kết chéo giúp tăng cường độ chắc chắn. Sau đó kiểm tra lần cuối trước khi lắp tấm pin để bảo toàn bộ hệ khung tránh bị cong vênh.

2.4. Hướng dẫn cách lắp tấm pin năng lượng mặt trời lên khung

Sau khi đã hoàn thiện hệ khung giá đỡ, bước tiếp đến là đặt và cố định các tấm pin năng lượng mặt trời bằng kẹp chuyên dụng:

• Kẹp giữa: Thường được đặt giữa hai tấm pin liền kề, giữ chặt mép khung nhôm hai bên giúp gắn chắc dàn pin thành một cụm liên kết.
• Kẹp biên: Giúp cố định tấm pin đầu tiên và cuối cùng trong hàng. Kẹp này có tác dụng là giữ mép khung ngoài cùng, tránh xô lệch các tấm pin mỗi khi có gió rung.

Kẹp chuyên dụng cần được siết bằng bulong inox, chống rỉ sét để bảo đảm lực ép vừa đủ mà không làm vỡ kính cường lực của tấm pin. Căn chỉnh các mép tấm pin thẳng hàng ở cả phương ngang và dọc. Đồng thời đảm bảo có khe hở kỹ thuật giữa tấm pin khoảng 1cm giúp tản nhiệt và tránh giãn nở va chạm trong điều kiện thời tiết thay đổi.

2.5. Đấu nối dây DC từ pin

Tùy theo công suất hệ thống và thông số đầu vào của bộ biến tần (inverter) mà kỹ thuật lắp đặt sẽ lựa chọn phương án đấu nối dây phù hợp:

• Đấu nối tiếp: Dòng điện (A) giữ nguyên và điện áp (V) tăng theo số lượng tấm. Phù hợp khi cần tăng điện áp đầu vào cho bộ biến tần và yêu cầu các tấm pin NLMT phải có điều kiện chiếu sáng tương đương. Chỉ cần một tấm pin bị che bóng thì hiệu suất cả chuỗi sẽ bị giảm.
• Đấu nối song song: Giữ nguyên điện áp, dòng điện tăng. Giảm thiểu rủi ro ảnh hưởng khi có bóng che cục bộ, cần thiết bị kết nối chuyên dụng để chia đều dòng và bảo vệ hệ thống.

Mỗi tấm pin đều có kèm dây DC đầu ra và jack kết nối chuẩn MC4. Do đó, kỹ thuật viên cần kết nối đúng cực dương (+) và cực âm (-) giữa các tấm pin để tránh gây chập mạch hoặc không sinh điện. Đầu jack MC4 cần được kẹp chắc chắn, khóa đúng khớp để bảo đảm tiếp xúc tốt và chống nước tuyệt đối.

2.6. Kết nối biến tần (inverter)/ bộ sạc

Lắp đặt bộ biến tần inverter, với hệ thống giám sát, tủ điều khiển và các động cơ điện. Inverter giúp chuyển đổi điện năng từ dòng điện một chiều (DC) sang dòng điện xoay chiều (AC) để sử dụng trong gia đình.

2.7. Kiểm tra lại quy trình lắp đặt tấm pin năng lượng mặt trời

Cuối cùng là kiểm tra lại toàn bộ hệ thống để đảm bảo không có bất kỳ sai sót nào. Sau đó vận hành thử hệ thống và theo dõi sự hoạt động trong thời gian thử nghiệm.

>>>Xem thêm: 7 Cách Sử Dụng Tấm Pin Năng Lượng Mặt Trời Tối Ưu, Tiết Kiệm

3. Quy trình lắp đặt tấm pin năng lượng mặt trời cần lưu ý những gì?

Để đảm bảo hệ thống vận hành trơn tru và an toàn, ngoài việc tuân thủ đúng cách lắp tấm pin năng lượng mặt trời, bạn cũng cần lưu ý những điều sau đây:

• Tránh thực hiện việc lắp đặt hệ thống điện mặt trời trong thời tiết mưa gió hoặc các tấm pin bị ướt.
• Trong quá trình lắp đặt, tuyệt đối không dẫm đạp lên tấm pin mặt trời vì có thể gây ra hiện tượng nứt cell pin. Điều này sẽ dẫn đến hiện tượng hot spot (điểm nóng) làm hỏng tấm pin.
• Cần đảm bảo hệ thống điện như bộ chuyển đổi, các mối nối và hệ thống lưu trữ cần được lắp đặt đúng kỹ thuật.
• Tấm pin cần khoảng hở với mái (ít nhất 10-15cm) để không khí lưu thông, giúp tản nhiệt cho pin. Pin quá nóng sẽ bị giảm hiệu suất.

4. Khi nào nên lắp đặt pin mặt trời trên mái tôn?

Mái tôn là vị trí lý tưởng và phổ biến nhất để lắp điện mặt trời tại Việt Nam nhờ kết cấu dễ thi công. Dưới đây là những thời điểm hoặc dấu hiệu cho thấy bạn nên cân nhắc thi công tấm pin năng lượng mặt trời trên mái tôn ngay:

4.1. Tận dụng khoảng trống trên mái nhà để sản xuất điện

Nếu mái nhà bạn có diện tích trống lớn, không bị che bóng, thì việc để không thật sự lãng phí. Lắp pin mặt trời vừa giúp sinh ra điện, vừa bảo vệ lớp tôn bên dưới khỏi tác động trực tiếp của mưa nắng, kéo dài tuổi thọ mái tôn.

4.2. Đang cần cân nhắc giảm chi phí điện hàng tháng

Đây là lý do chính đáng nhất. Nếu hóa đơn tiền điện của gia đình bạn từ 1,5 triệu đồng/tháng trở lên, việc lắp điện mặt trời áp mái tôn sẽ giúp bạn cắt giảm phần điện bậc thang giá cao, mang lại hiệu quả kinh tế rõ rệt.

4.3. Khi mái ngói/ mái tôn bị hỏng cấu trúc

Trường hợp mái tôn hoặc mái ngói bị hỏng cấu trúc khi lợp hoặc không đảm bảo an toàn, việc sửa chữa và thay thế loại mái tôn vững chắc hơn là cần thiết. Điều này đảm bảo an toàn cho công trình.

Nhưng nếu bạn đang xem xét việc lắp đặt pin mặt trời thì việc chuyển sang loại giải pháp mái tôn năng lượng mặt trời là một sự lựa chọn hợp lý. Bởi mái tôn không chỉ dễ dàng để lắp đặt hệ thống pin mặt trời mà còn giúp tiết kiệm chi phí và mang lại độ bền cho công trình.

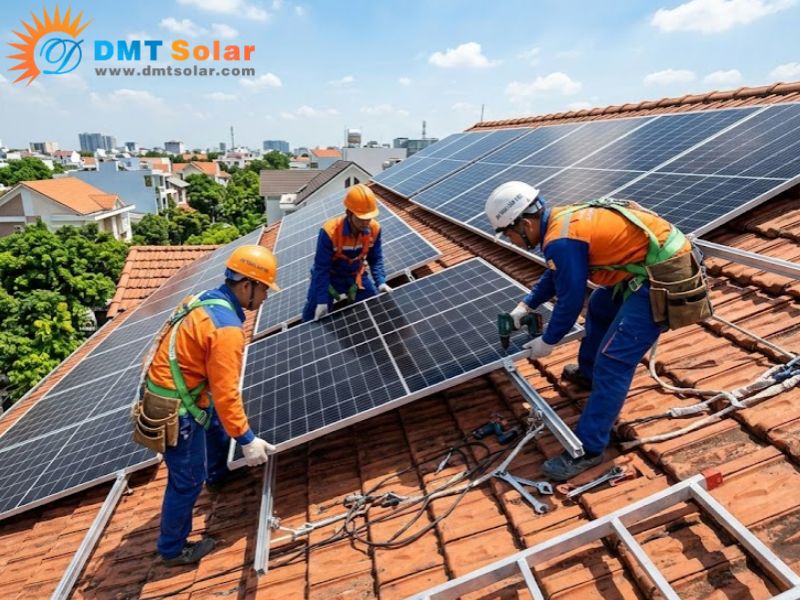

4.4. Khi mái nhà không nằm ở hướng chính Bắc

Ở Việt Nam, hướng Bắc là hướng nhận được ít nắng nhất. Do đó, nếu mái nhà của bạn quay về các hướng Nam, Đông Nam, Tây Nam, hoặc thậm chí là chính Đông và Tây, thì đều rất thích hợp để lắp đặt.

• Hướng Nam: Tốt nhất, thu nắng cả ngày.
• Hướng Đông/Tây: Vẫn đạt khoảng 80-85% hiệu suất so với hướng Nam. Nếu mái nhà bắt buộc phải quay hướng Bắc, bạn sẽ cần hệ khung giàn để nâng độ nghiêng tấm pin quay ngược về hướng Nam, tuy nhiên chi phí sẽ cao hơn và cần tính toán kỹ về sức cản gió.

>>>Xem thêm: Top 10+ Tấm Pin Năng Lượng Mặt Trời Tốt Nhất Hiện Nay

5. Đơn vị thi công tấm pin năng lượng mặt trời trọn gói uy tín

Mặc dù bạn hoàn toàn có thể tìm hiểu cách lắp tấm pin năng lượng mặt trời để tự thực hiện, nhưng việc này đòi hỏi kiến thức chuyên môn về điện, kết cấu và đầy đủ dụng cụ an toàn. Một sai sót nhỏ trong đấu nối có thể dẫn đến chập cháy, hỏng hóc thiết bị trị giá hàng chục triệu đồng.

Vì vậy, lựa chọn một đơn vị thi công chuyên nghiệp như DMT Solar là giải pháp tối ưu, an toàn và tiết kiệm thời gian nhất. Chúng tôi cam kết mang đến cho khách hàng:

• Sản phẩm chính hãng uy tín thế giới: Chúng tôi cung cấp tấm pin từ các thương hiệu hàng đầu như Jinko, Longi, Canadian Solar, AE Solar... đảm bảo hiệu suất thực tế đúng như cam kết.
• Đội ngũ kỹ thuật tay nghề cao: Kỹ sư của DMT Solar được đào tạo bài bản, tuân thủ nghiêm ngặt quy trình an toàn và thẩm mỹ trong thi công. Chúng tôi tính toán kết cấu chịu lực, hướng nắng tối ưu cho từng ngôi nhà.
• Bảo hành dài hạn: Bảo hành vật lý tấm pin 12 năm, bảo hành hiệu suất 25 năm.
• Giá thành cạnh tranh: DMT Solar nhập trực tiếp từ nhà sản xuất, mang đến mức giá tốt và hữu nghị cho khách hàng.

Bạn đang cần tìm đơn vị cung cấp tấm pin năng lượng mặt trời hay thi công lắp đặt trọn gói điện mặt trời? Đừng ngần ngại liên hệ với DMT Solar qua số 0978.126.123 để được tư vấn giải đáp.

Việc nắm vững cách lắp tấm pin năng lượng mặt trời chuẩn kỹ thuật không chỉ đảm bảo an toàn tuyệt đối trong quá trình thi công mà còn là yếu tố tiên quyết giúp hệ thống vận hành bền bỉ, đạt hiệu suất cao nhất suốt hàng chục năm. Mặc dù bạn có thể tự thực hiện, nhưng các chúng tôi khuyến cáo bạn nên lựa chọn các đơn vị thi công tấm pin năng lượng mặt trời chuyên nghiệp để được đảm bảo về mặt kỹ thuật, kết cấu mái và chế độ bảo hành dài hạn.
